Навесные вентилируемые фасады



Заказать навесные вентилируемые фасады или получить консультацию Вы всегда можете по нашему контактному телефону. Мы также можем просчитать для вас смету по проектированию, и монтажу вентилируемых фасадов +7 (8452) 28-54-15
Заказать навесные вентилируемые фасады или получить консультацию Вы всегда можете по нашему контактному телефону +7 (8452) 28-54-15

Что такое система вентфасада? На этот вопрос Вы найдете сегодня массу информации не только в литературных изданиях, но и в сети Интернет. Дело в том, что за последние несколько лет вентилируемые фасады (система вентфасада) приобретает все большую популярность не только в строительной среде. Все более количество обычных горожан заметно выделяет оформление фасада с помощью композита среди привычной нашему глазу штукатурки.

Навесные вентилируемые фасады представляют собой конструкцию, которая крепится к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался воздушный промежуток. Для дополнительного утепления здания между стеной и облицовкой может устанавливаться теплоизоляционный слой, в этом случае вентиляционный зазор оставляется между облицовкой и теплоизоляцией.

Вентилируемый фасад представляет собой систему, центральным звеном которой является подконструкция, состоящая из анодированных алюминиевых направляющих и крепежа. Поверх этой конструкции с помощью специальных соединений «одеваются» блоки композитного материала. Оформление фасада с помощью такого материала позволяет не только украсить внешний вид здания, но и защитить его от влияния пагубных агрессивных жидкостей и погодных явлений.

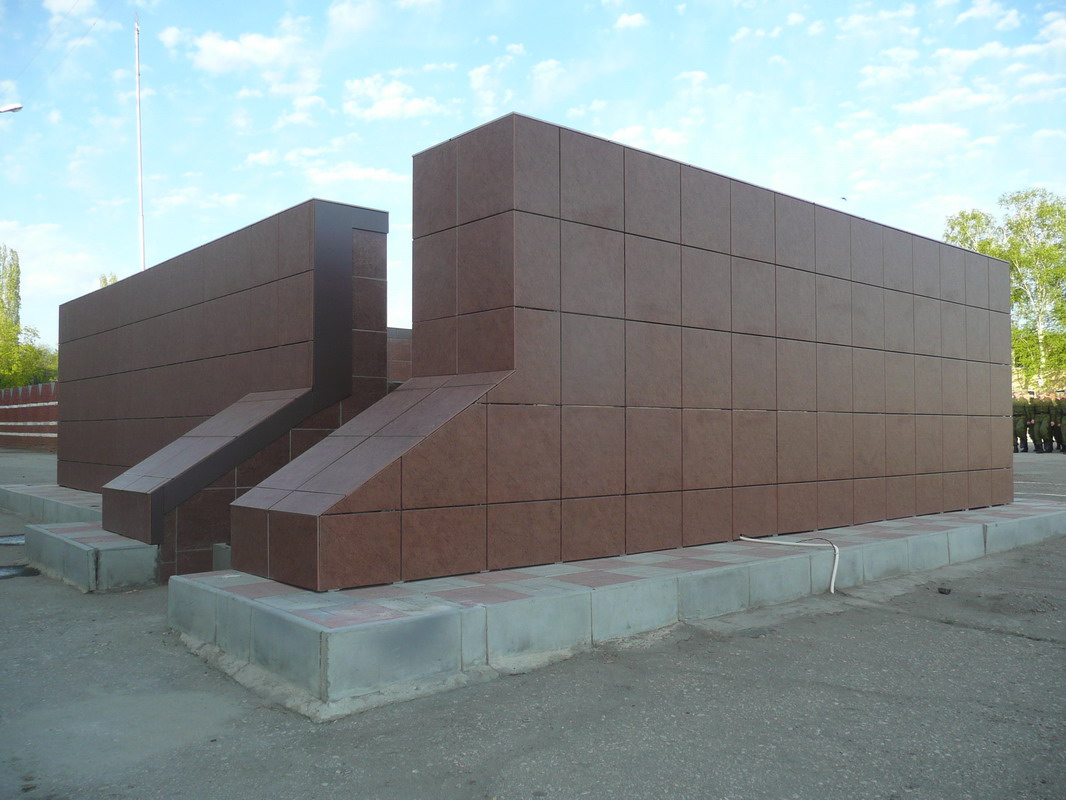

Вентилируемые фасады  -  алюминиевые конструкции, закрепленные на несущие стены и облицованные композитным материалом, архитектурным стеклом или керамогранитом. Между несущей стеной и облицовкой укладывается слой теплоизоляции так, чтобы между ней и облицовкой оставалась прослойка воздуха, сообщающегося с внешней атмосферой. Таким образом, достигается:

  • защита от внешних факторов,
  • теплозащита наружных стен,
  • устойчивый режим передачи тепла, влажности и воздуха через наружные стены при любых условиях эксплуатации здания.

Все это сыграло огромную роль при становлении навесных вентилируемых фасадов как самого универсального решения для облицовки  фасадов в российских климатических условиях: в регионах с большими перепадами температур и повышенной влажностью,-  то есть в таких условиях, где традиционные фасадные материалы имеют небольшой  срок эксплуатации.

Влажность внешнего воздуха иногда достигает 80-100%. В результате давления водяных паров изнутри помещения через стену происходит поступление влаги в утеплитель невесного вентилируемого фасада. Во время косого дождя капли воды могут попадать за облицовку и на утеплитель, который намокая теряет свои теплоизоляционные свойства. В многоэтажных зданиях мощные воздушные потоки внутри вентфасада вызывают расслоение утеплителя на волокна с последующим их частичным отрывом. Все это приводит к снижению теплозащитных свойств утеплителя. Кроме того, из-за неровности монолитных стен добиться абсолютно плотного примыкания плит утеплителя друг к другу очень сложно, что также вызывает потерю теплоизоляционных свойств. Для решения этих проблем утеплитель закрывают гидро- ветрозащитной паропроницаемой мембраной TYVEK. Она способствует одностороннему прохождению водяных паров из утеплителя в воздушный зазор между защитным экраном и утеплителем и позволяет улучшить теплосберегающие свойства навесного вентилируемого фасада.

Область их применения в жилом и промышленном строительстве огромна:

1. Новое строительство - благодаря монтажу непосредственно на наружную стену, исключается  выравнивание, оштукатуривание и окрашивание.

2. Реконструкция – благодаря утеплению, все подлежащие ремонту здания увеличивают сроки службы.

3. Декоративная отделка -  благодаря разнообразию цветовой  палитры и форматов облицовочных материалов, появляются новые возможности изменения архитектурных и дизайнерских решений как для всего здания, так и для его отдельного фрагмента.

Технические и экономические преимущества применения навесных вентилируемых фасадов:

  1. Экономия тепловой энергии,  снижение затрат на отопление;
  2. Повышение теплозащиты наружных стен;
  3. Создание теплового комфорта внутри помещения;
  4. Повышение звукозащиты здания;
  5. 20 лет безремонтной эксплуатации здания;
  6. Длительное время сохраняется престижный внешний вид здания;
  7. Возможность проведения быстрых монтажных работ круглый год;
  8. Вандалоустойчивость;
  9. Новые возможности для использования самых смелых архитектурных решений.

Если говорить о структуре устройства системы, то можно выделить две основные части – это алюминиевый каркас и композитные материалы. Алюминиевый каркас, или подконструкция, состоит преимущественно вертикальных профилей, крепежных деталей и соединительных, анкеровочных и несущих элементов. Особым образом, с помощью специальных крепежей, вся эта система вентфасада собирается непосредственно на месте. Однако стоит учитывать, что в зависимости от района, где будет установлен фасад, преобладающих погодных условий и других факторов, структура профилей и крепежей может значительно меняться. Все дело в том, что подконструкция – это основа, скелет фасада, и именно от ее устойчивости и прочности зависит долговечность отделки здания.

Подконструкция КТС- основное звено в системе вентилируемого фасада, которое используется непосредственно для крепления облицовочных материалов на поверхности здания.    Алюминиевые композитные панели – одни из самых популярных в настоящее время облицовочных материалов в навесных фасадных системах. Они совмещают в себе такие физические характеристики, как: морозостойкость, механическую прочность, невосприимчивость к агрессивным средам, небольшой вес. Гибкость, высокоэластичность и разнообразие палитры расцветок дают возможность открывать новые архитектурные решения.

Подконструкция состоит из анкеровочных, несущих и соединительных элементов, вертикальных профилей и крепежных деталей.

Тип конструкции, схема крепления облицовки фасадов в основном зависят от типа самой облицовочной панели, собственного веса и погодных условий (ветер, снег), конструктивных, температурных изменений.

Также в систему вентфасада входят и декоративные, но в то же время и защитные, блоки. Чаще они носят название композита. Композитные материалы прочно крепятся к системе подконструкции, установленной на стене здания, после чего фасад начинает приобретать законченный вид. Все материалы, используемые при облицовке, отличаются высоким качеством.

Композитные материалы, входящие в состав системы вентфасада, – это отличная преграда для холода, перепадов температур, механических ударов, влаги и агрессивных сред.

Система вентфасада препятствует разрушению стен здания под действием механических ударов. Также вентилируемый фасад помогает сбалансировать разницу температур (смена погода), благодаря чему стены не успевают перегреваться или переохлаждаться. Нельзя не отметить и такое свойство вентилируемого фасада, как влагостойкость. Дело в том, что панели композита настолько тесно соединены, что дождевая влага не попадает во внутрь системы, тем самым стены здания и каркас вентфасада остаются сухими, что значительно продлевает их жизнь.

Система вентфасада – это также и вентилируемый канал, о свойствах которого нельзя не упомянуть. Это новшество помогло строителям сохранить утеплитель внутри системы. Вентилируемый канал выводит водяные пары, скопившиеся в системе фасада. Также этот канал позволяет балансировать температуру в здании, поддерживать ее постоянной.

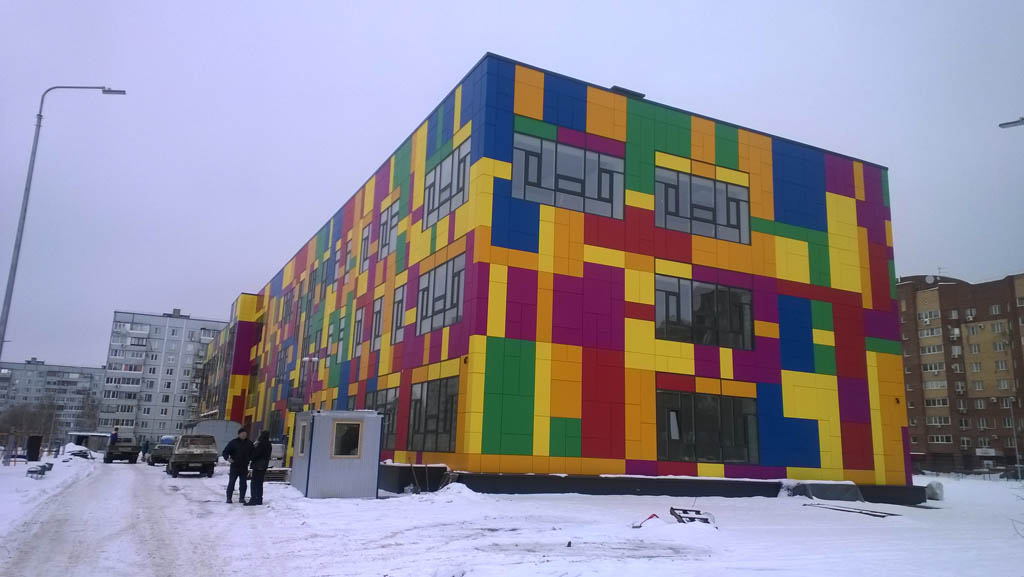

Оформление фасада здания при помощи композита позволяет и дизайнерам поработать на славу. Огромный выбор расцветок композитных панелей способствует поиску новых цветовых решений, позволяет создавать необыкновенные вещи.

Интересна и такая вещь, как стоимость фасада. Зависит прямиком от размеров здания, пожеланий заказчика и дизайнерских идей. Самостоятельно рассчитать сумму, которую придется заплатить достаточно сложно – все проекты абсолютно индивидуальны. Однако стоимость фасада предварительно может быть рассчитана (на значение будет очень примерное) по количеству требуемого композитного материала. Точную же цену Вам сможет назвать только специалист компании, да Ито только после того, как будет разработан рабочий проект здания.

Стоимость фасада из композитных материалов превышает стоимость традиционных отделочных работ, таких, как оштукатуривание. Однако, монтаж вентилируемого фасада занимает гораздо меньше времени и может осуществляться практически при любых погодных условиях. Оштукатуривание же требует теплой и сухой погоды.

Система вентфасада хорошо зарекомендовала себя в качестве облицовки реставрируемых зданий. Она позволяет придать стенам отличный вид, а так же скрыть их дефекты.

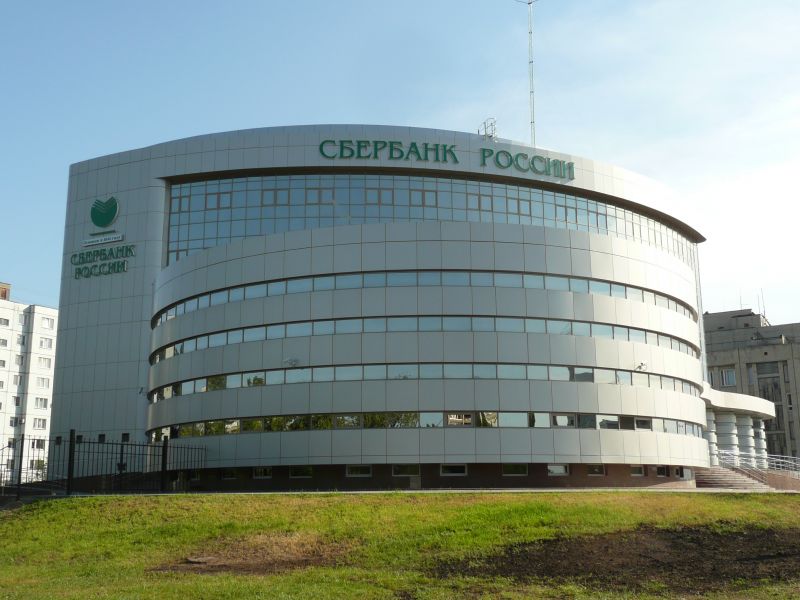

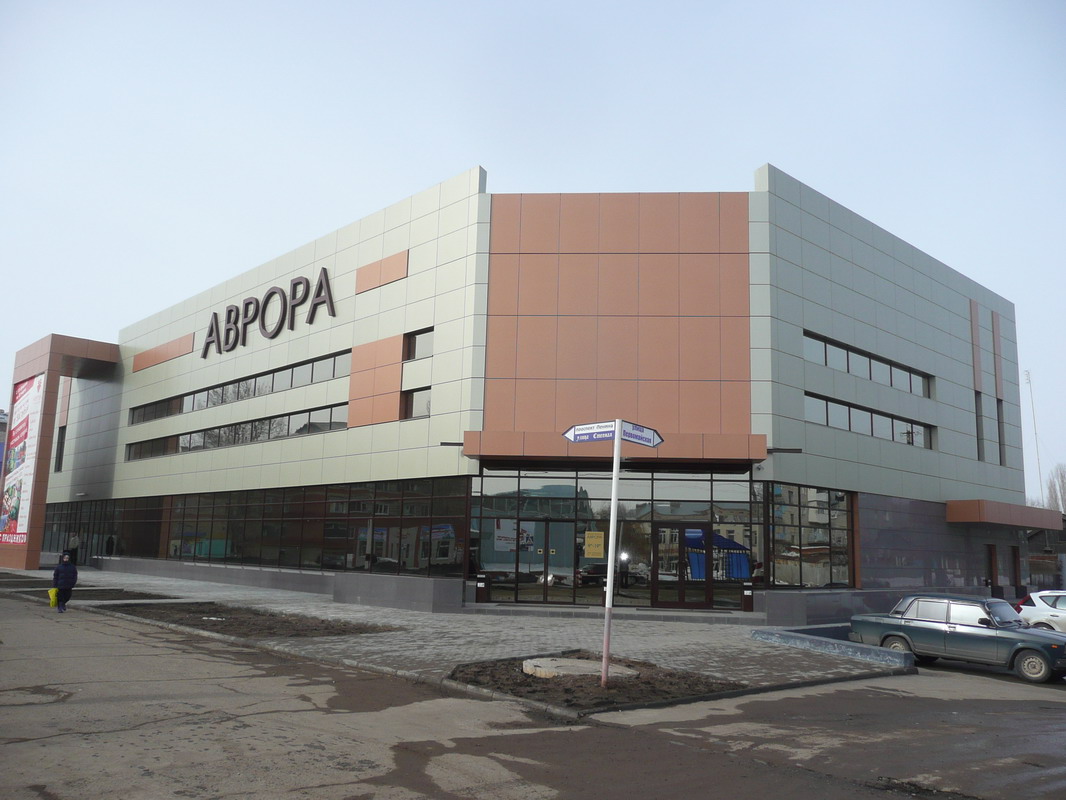

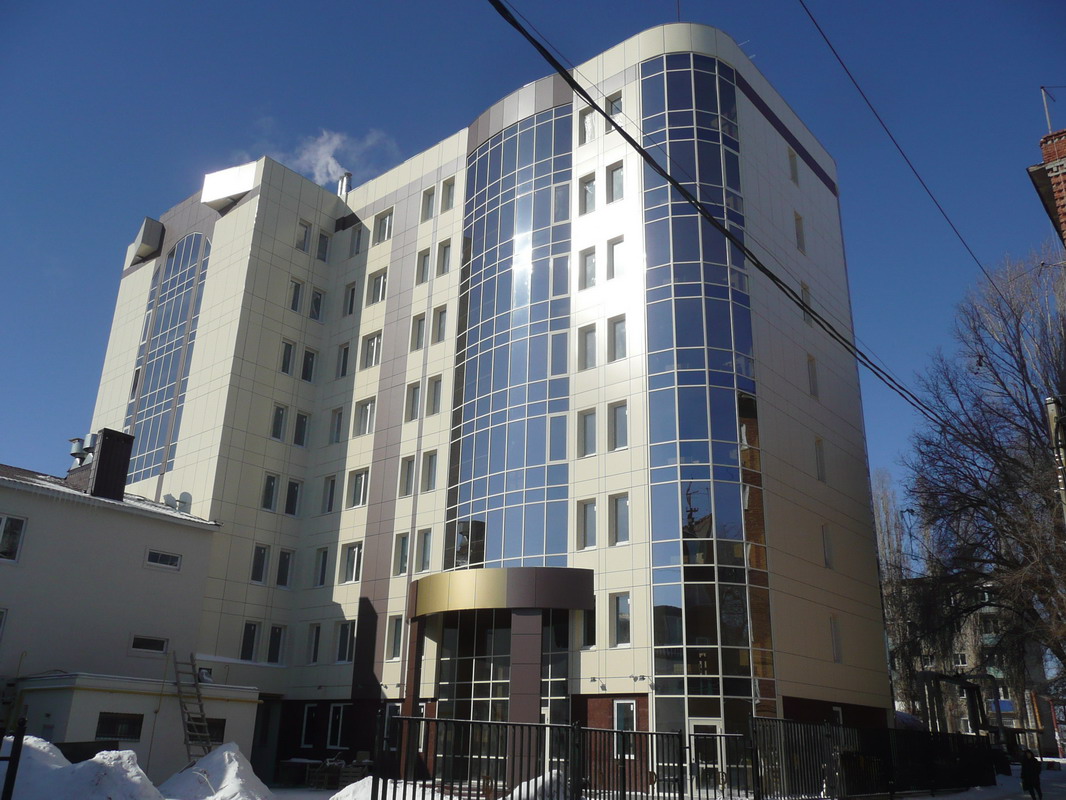

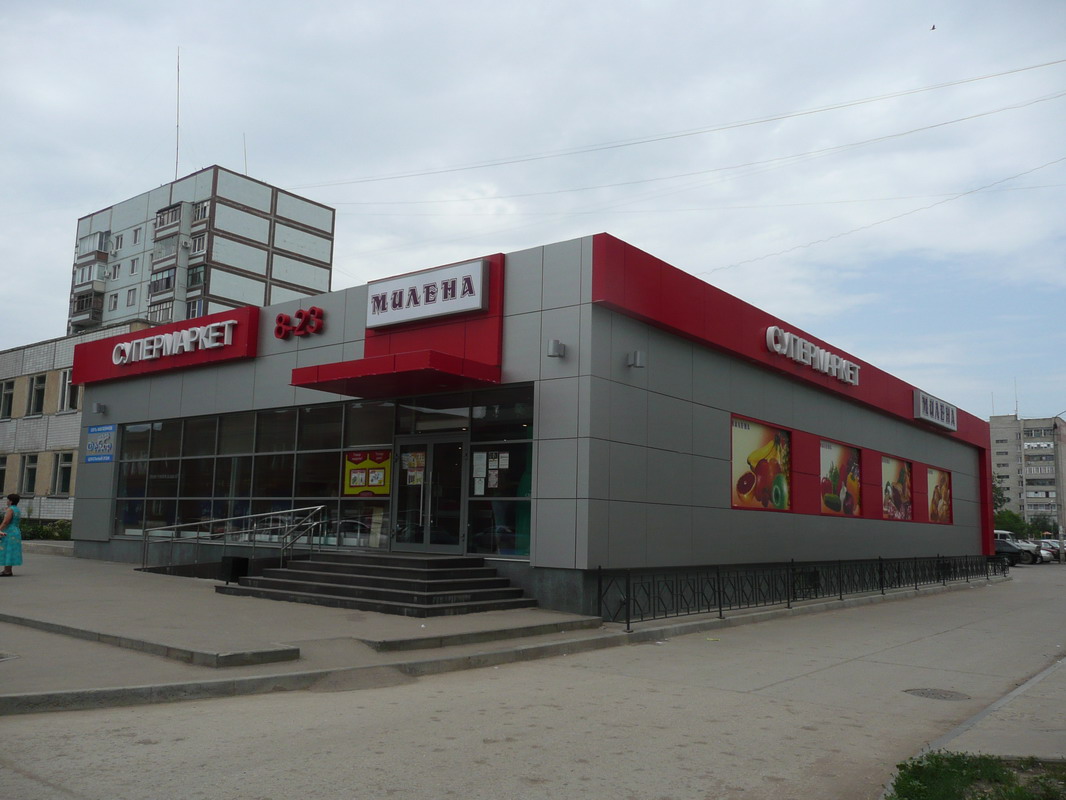

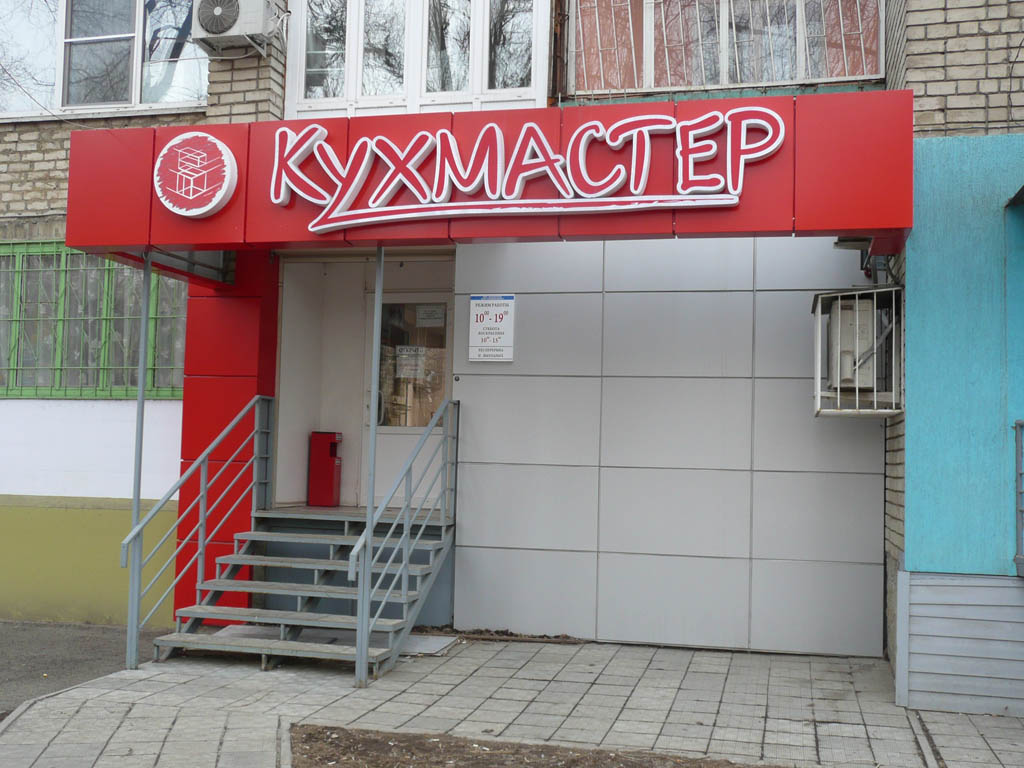

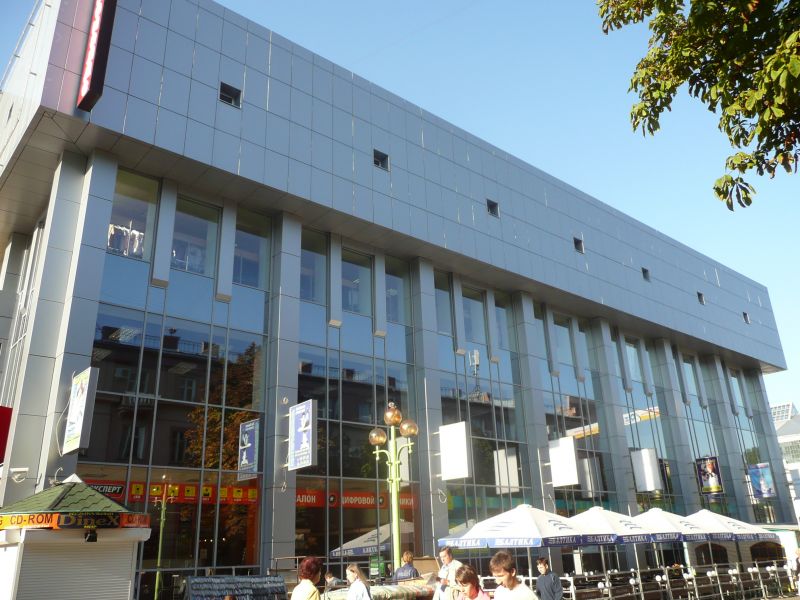

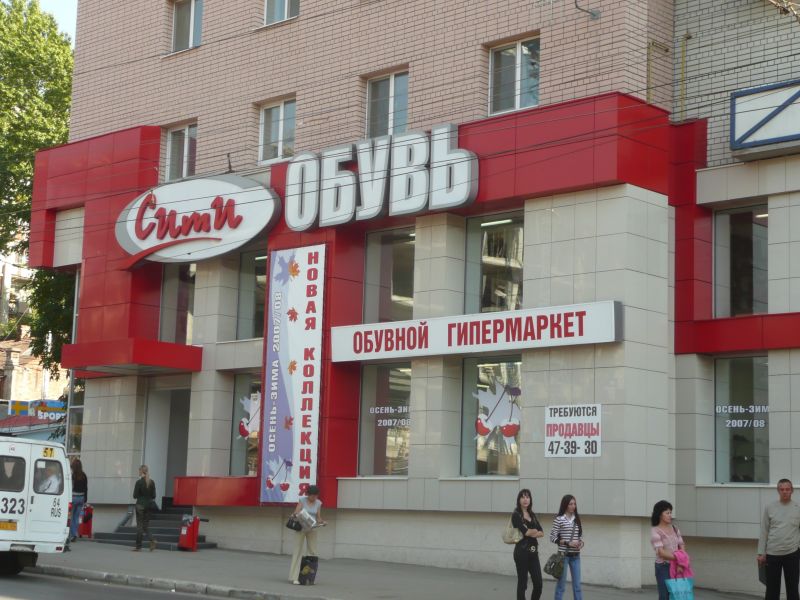

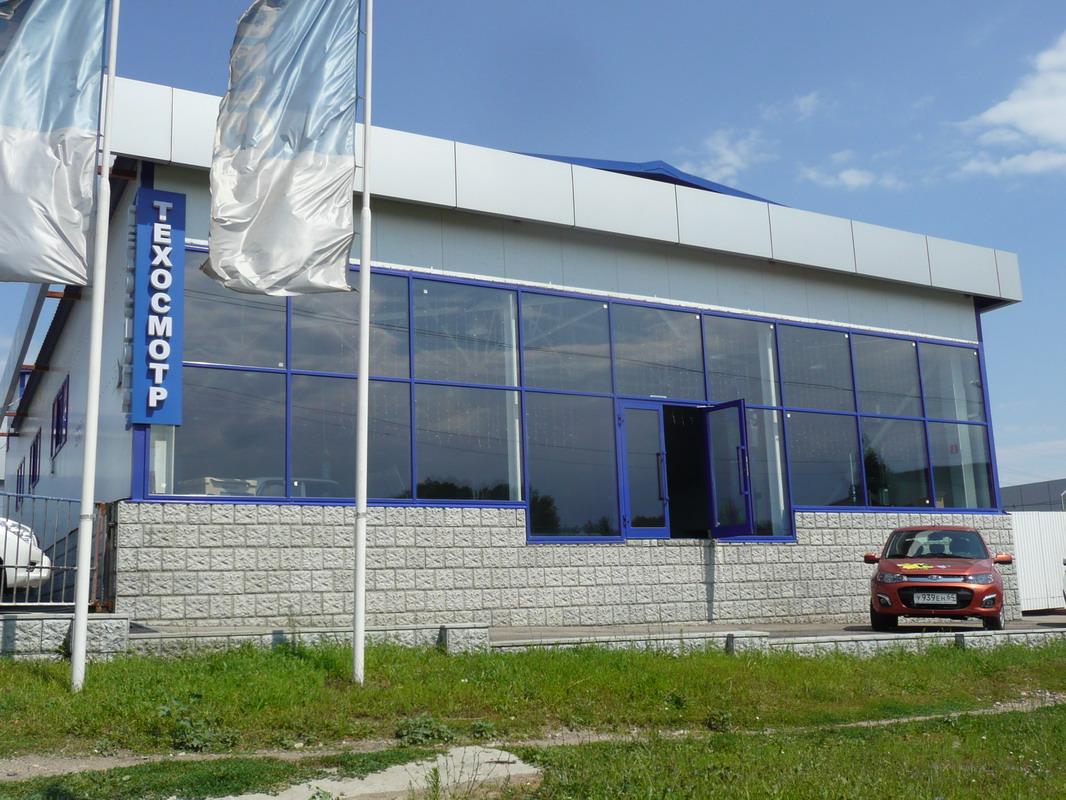

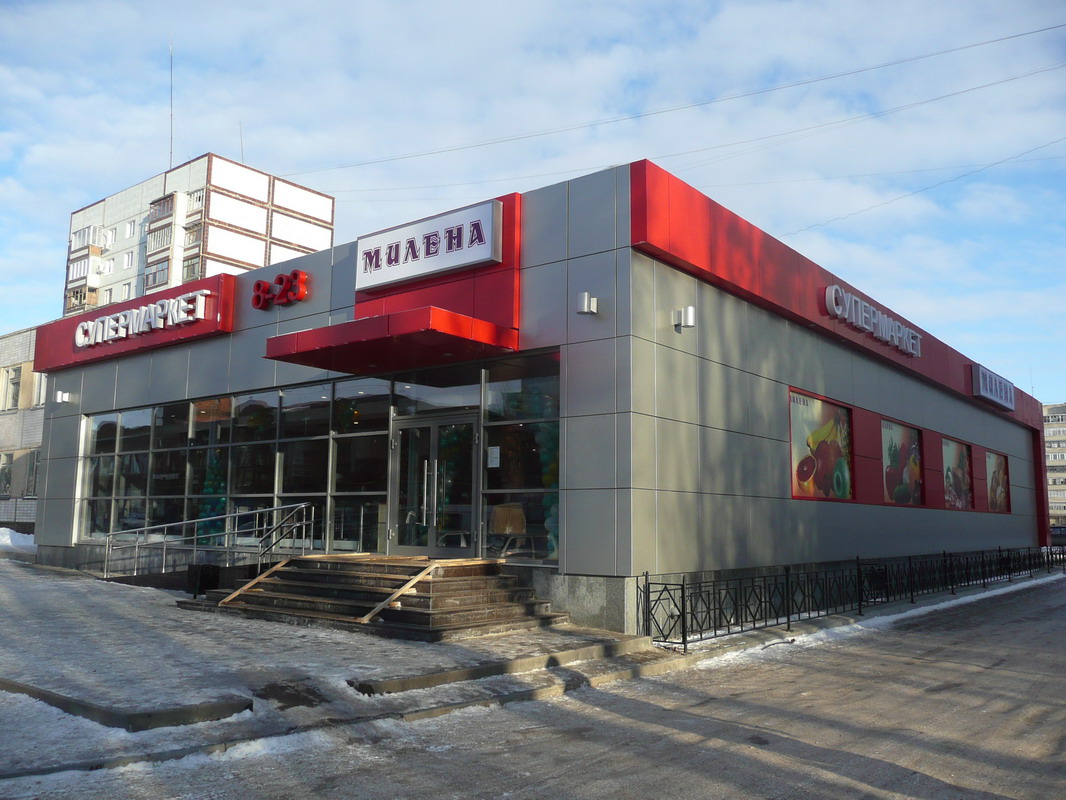

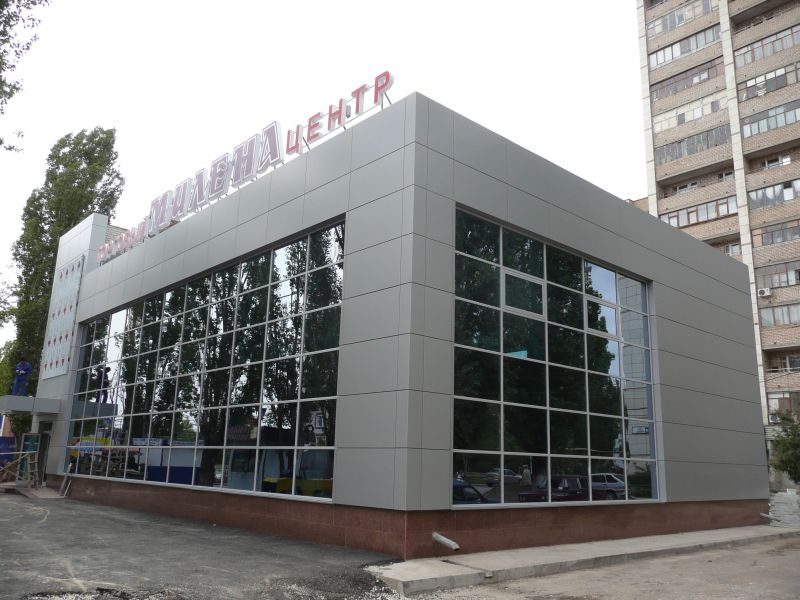

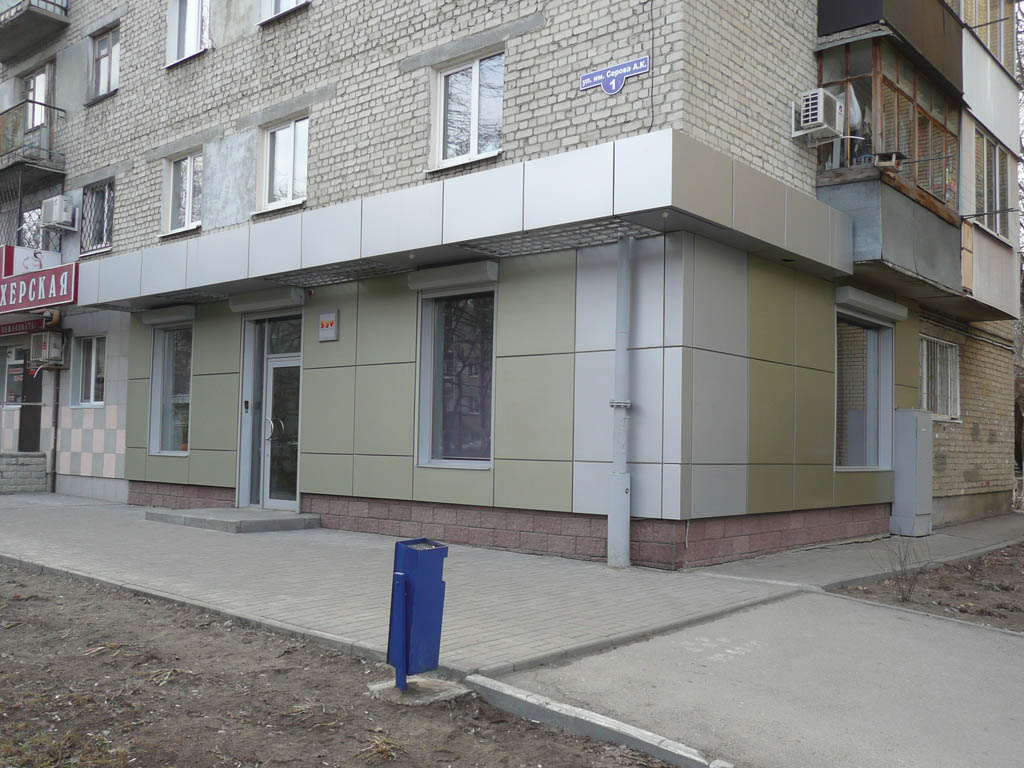

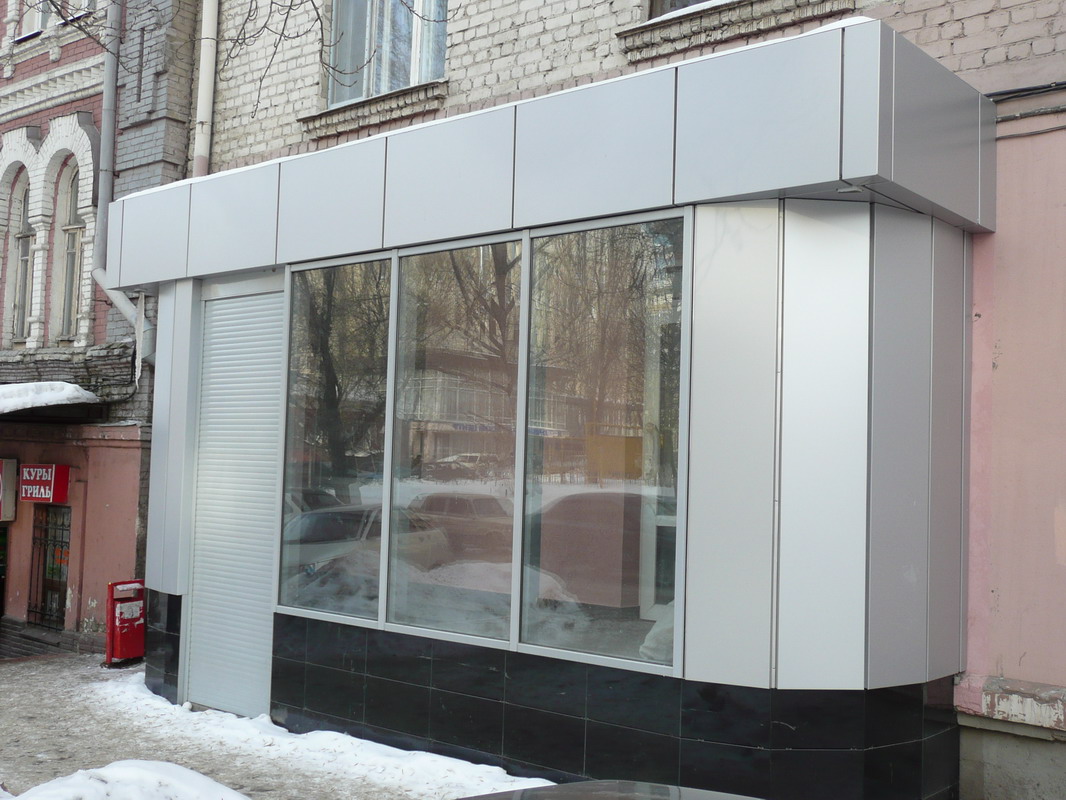

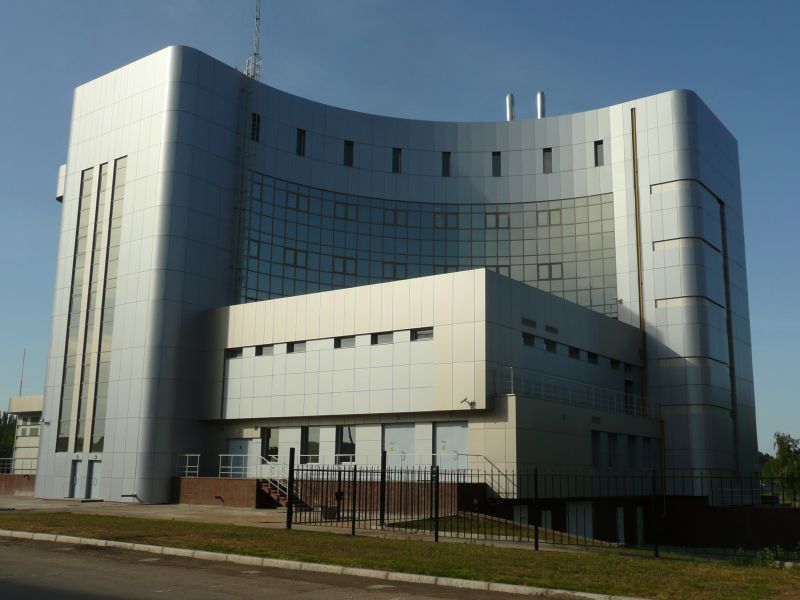

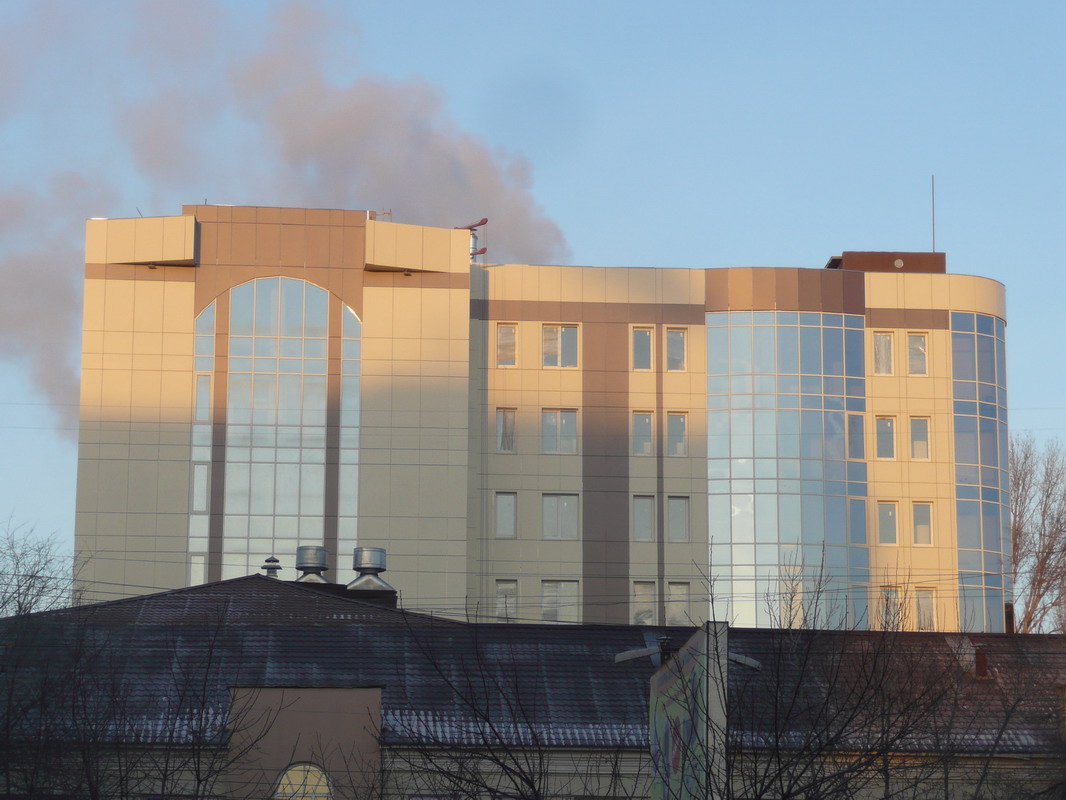

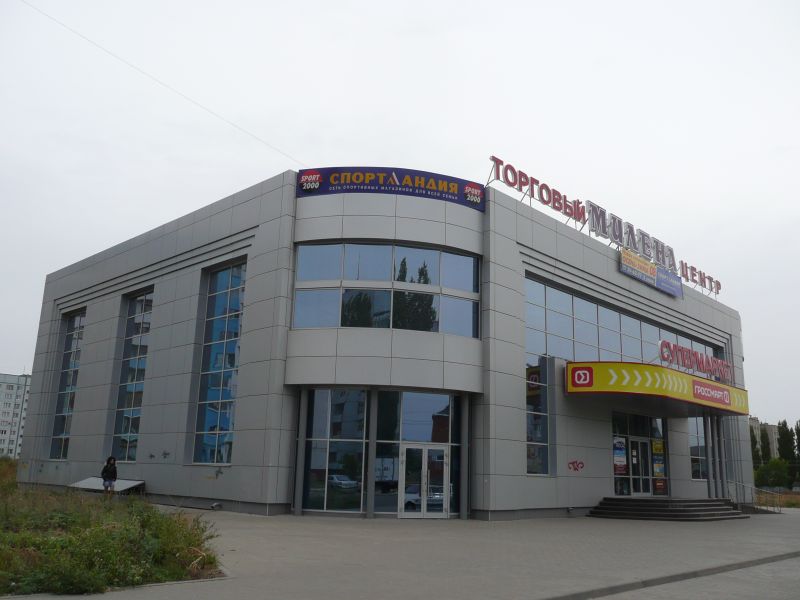

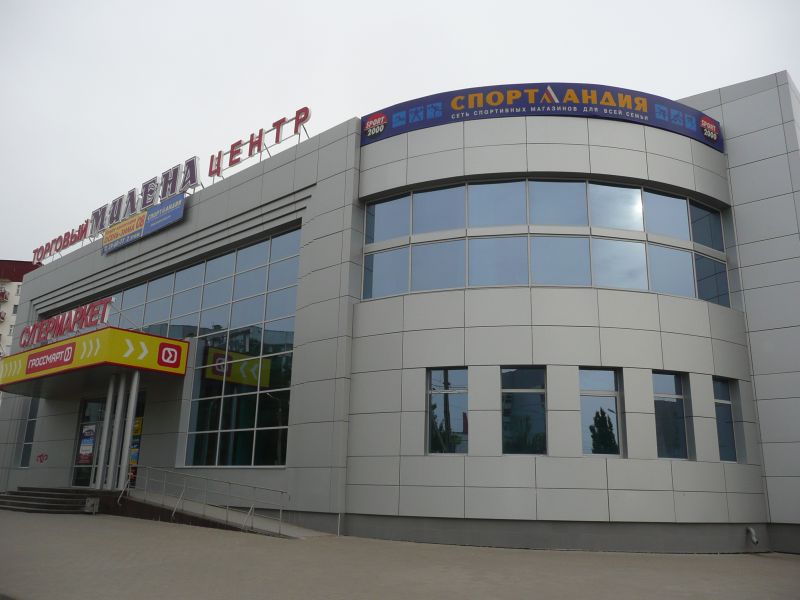

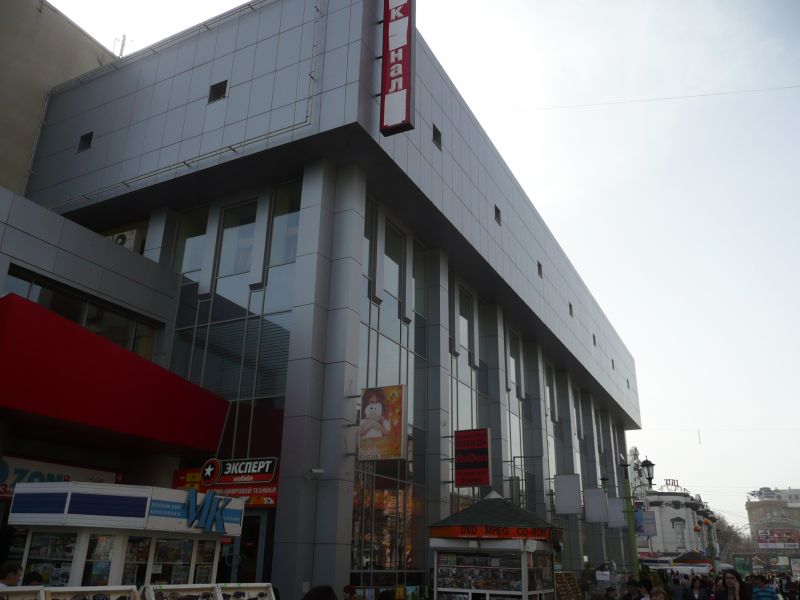

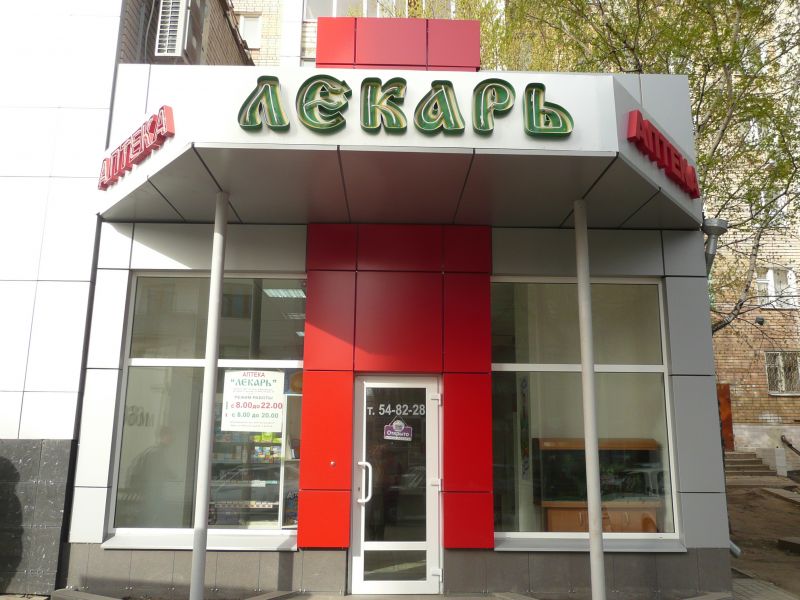

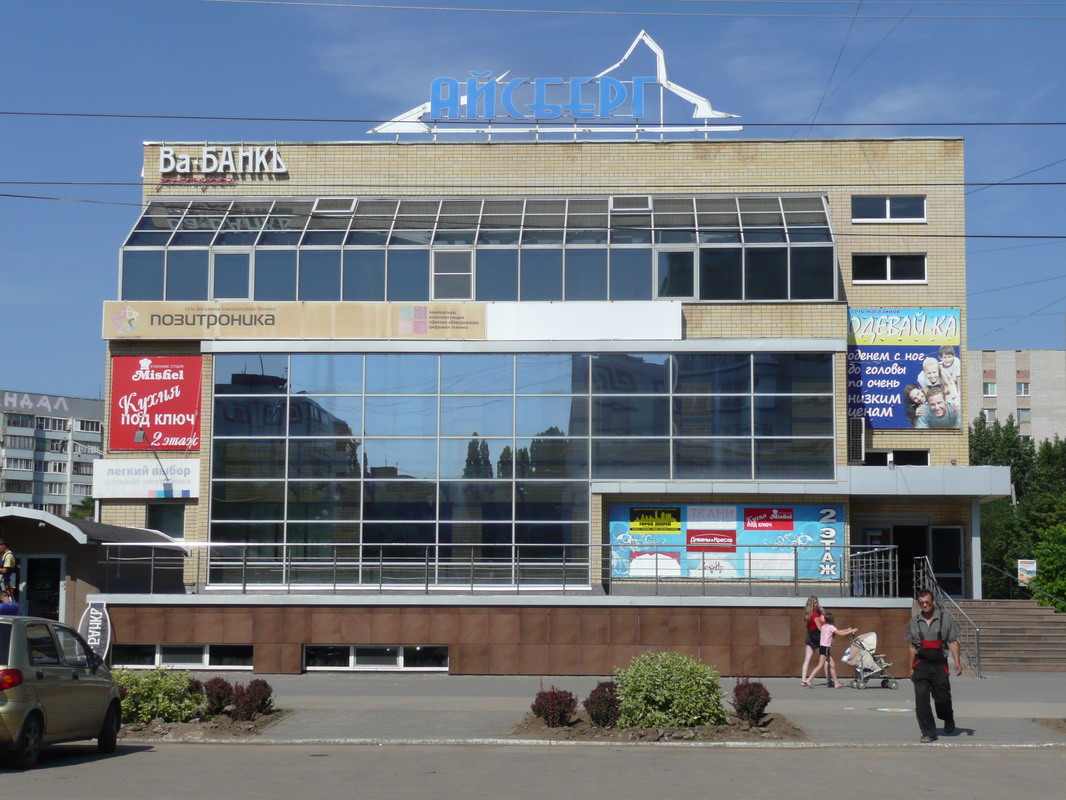

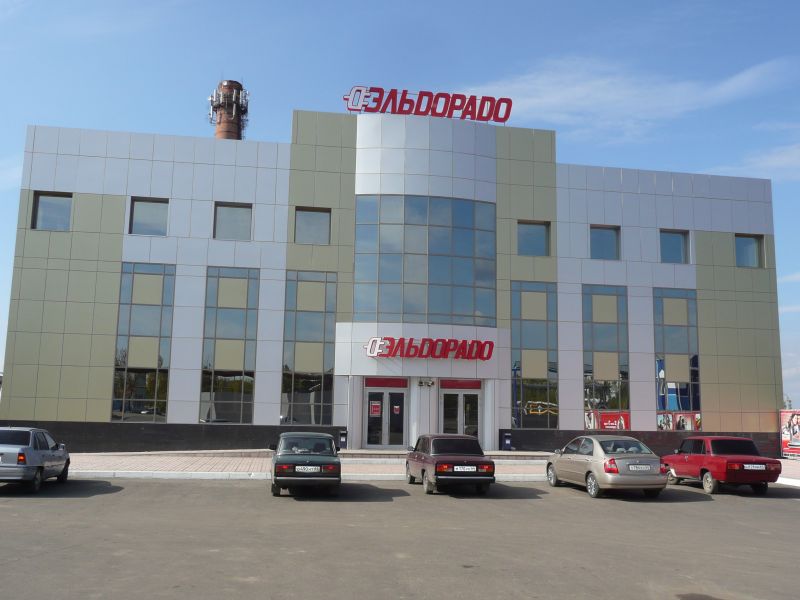

Вентилируемый фасад на основе композитных материалов широко применяется пр строительстве и отделке офисных зданий, жилых домов и коттеджей, автозаправочных станций, железнодорожных и автобусных вокзалов, аэропортов и производственных помещений.

Пусть Вас не пугает стоимость фасада из композитных материалов. Потратив деньги сейчас, Вы сэкономите их в будущем. Вам долгое время не понадобятся ремонтные работы. Срок службы алюминиевых композитных панелей колеблется от 25 до 50 лет, а их замена не составляет труда.

Отдел технического проектирования компании ХАРСАР занимается подготовкой проектов и технической документации, необходимой для возведения вентилируемых фасадов, изготовления и монтажа алюминиевых конструкций.

Специалисты отдела работают с самыми разными объектами - от входных групп до высотных зданий и торговых комплексов, новых и реконструируемых.

Виды фасадных систем

Система для Керамогранита



Система для Композитной Панели



Система для Плоских Листов



ОПИСАНИЕ СТАДИЙ МОНТАЖА

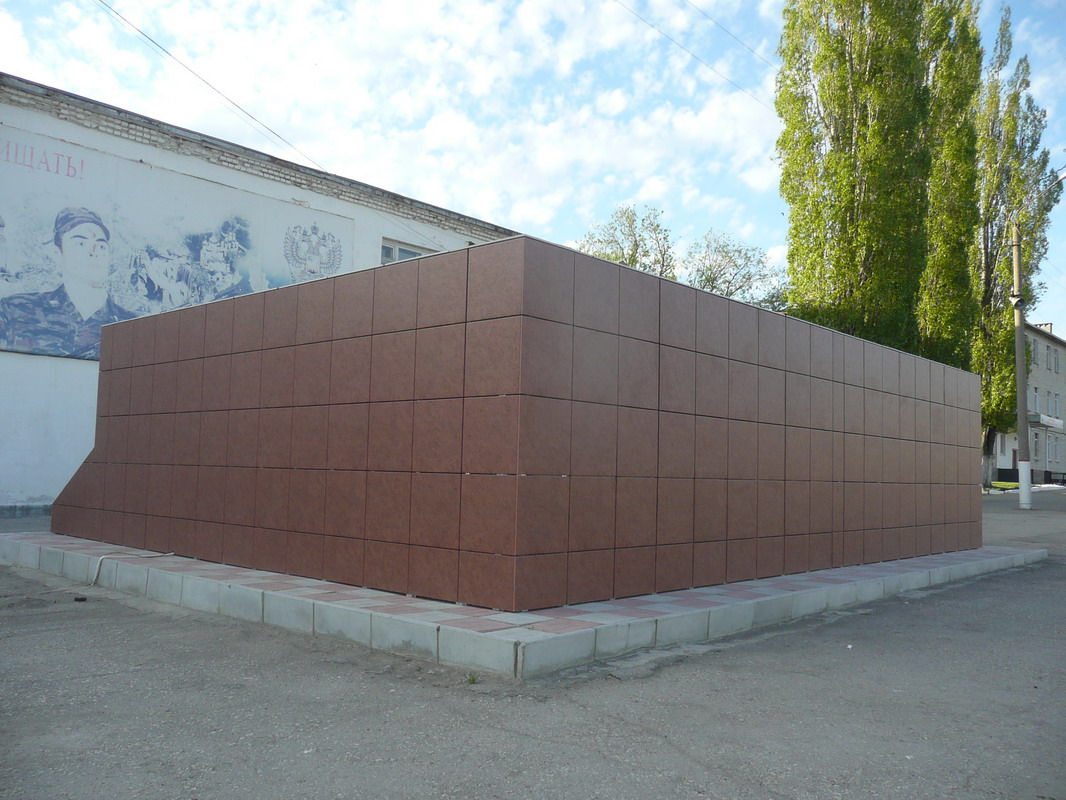

ВЕНТИЛИРУЕМЫЙ ФАСАД "Система Керамогранита"

1.Монтаж системы начинается с разметки фасада, установки маяков, по которым будут устанавливаться и крепиться к основанию кронштейны и направляющие. Разметка выполняется с помощью геодезических приборов, уровня и отвеса.



2.После разметки фасадов в нем бурятся отверстия под анкерные дюбеля для крепления кронштейнов к основанию. Нельзя устанавливать дюбели в швы кирпичной кладки. Чтобы не было промерзания стены между основанием и кронштейнам ставят термомост.
3.Кронштейны крепят к стене с помощью анкеров. Максимальное расстояние между кронштейнами 1,5 метра. Принцип разметки кронштейнов заключается в том, что на профиль высотой стандартного этажа (3м) идет три кронштейна. На края ставятся подвижная опора, в середине фиксированная.
4.Устанавливаем утеплитель. Плиты утеплителя должны устанавливаться друг к другу так, чтобы в швах не было пустот. Если избежать пустот не удается, они должны быть тщательно заделаны тем же материалом. Швы нижнего ряда должны перекрываться плитами верхнего ряда. Крепление плит утеплителя к основанию производятся пластмассовыми дюбелями тарельчатого типа.
5.Монтаж вертикальных направляющих выполняется после монтажа утеплителя. На кронштейны устанавливаются и крепятся вертикальные направляющие, которые являются базой для устройства отделочного слоя фасада. К кронштейну профиль крепится саморезами.
6. Установка кляммеров из нержавеющей стали.
7. Установка керамогранита в проектное положение,закрепление в установленных кляммерах

8. Установка следующего ряда кляммеров под установленную плиту и их закрепление

9. Последующий монтаж вести согласно проектным шагам раскладки плит из керамогранита.

Алюминиевая конструкция подсистемы фасада обеспечивает оптимально малый вес и коррозионную стойкость фасадной системы в целом



ВЕНТИЛИРУЕМЫЙ ФАСАД "Система композитной панели"

1.Монтаж системы начинается с разметки фасада , установки маяков, по которым будут устанавливаться и крепится к основанию кронштейны и направляющие. Разметка выполняется с помощью геодезических приборов, уровня и отвеса.

2.После разметки фасадов в нем бурятся отверстия под анкерные дюбеля для крепления кронштейнов к основанию. Нельзя устанавливать дюбели в швы кирпичной кладки. Чтобы не было промерзания стены между основанием и кронштейнам ставят термомост.
3.Кронштейны крепят к стене с помощью анкеров. Максимальное расстояние между кронштейнами 1,5метра. Принцип разметки кронштейнов заключается в том , что на профиль высотой стандартного этажа (3м) идет три кронштейна. На края ставятся подвижная опора, в середине фиксированная.
4.Устанавливаем утеплитель. Плиты утеплителя должны устанавливаться друг к другу так, чтобы в швах не было пустот. Если избежать пустот не удается, они должны быть тщательно заделаны тем же материалом. Швы нижнего ряда должны перекрываться плитами верхнего ряда. Крепление плит утеплителя к основанию производятся пластмассовыми дюбелями тарельчатого типа.
5.Монтаж вертикальных направляющих выполняется после монтажа утеплителя. На кронштейны устанавливаются и крепятся вертикальные направляющие , которые являются базой для устройства отделочного слоя фасада. К кронштейну профиль крепится саморезами.
6.В сборе вставляем салазку, которая фиксируется установочным винтом, штифт.

 7.Собираем кассету совместно установив на нее иклю (или делаем в кассете вырубку).

8.Навешиваем кассету на салазку.



 ВЕНТИЛИРУЕМЫЙ ФАСАД " Система для плоских листов"

1.Монтаж системы начинается с разметки фасада , установки маяков, по которым будут устанавливаться и крепится к основанию кронштейны и направляющие. Разметка выполняется с помощью геодезических приборов, уровня и отвеса.



2.После разметки фасадов в нем бурятся отверстия под анкерные дюбеля для крепления кронштейнов к основанию. Нельзя устанавливать дюбели в швы кирпичной кладки. Чтобы не было промерзания стены между основанием и кронштейнам ставят термомост.
3.Кронштейны крепят к стене с помощью анкеров. Максимальное расстояние между кронштейнами 1,5метра. Принцип разметки кронштейнов заключается в том , что на профиль высотой стандартного этажа (3м) идет три кронштейна. На края ставятся подвижная опора, в середине фиксированная.
4.Устанавливаем утеплитель. Плиты утеплителя должны устанавливаться друг к другу так, чтобы в швах не было пустот. Если избежать пустот не удается, они должны быть тщательно заделаны тем же материалом. Швы нижнего ряда должны перекрываться плитами верхнего ряда. Крепление плит утеплителя к основанию производятся пластмассовыми дюбелями тарельчатого типа.
5.Монтаж вертикальных направляющих выполняется после монтажа утеплителя. На кронштейны устанавливаются и крепятся вертикальные направляющие , которые являются базой для устройства отделочного слоя фасада. К кронштейну профиль крепится саморезами.
6.Затем листы композитного материала крепим к направляющим с помощью заклепок.

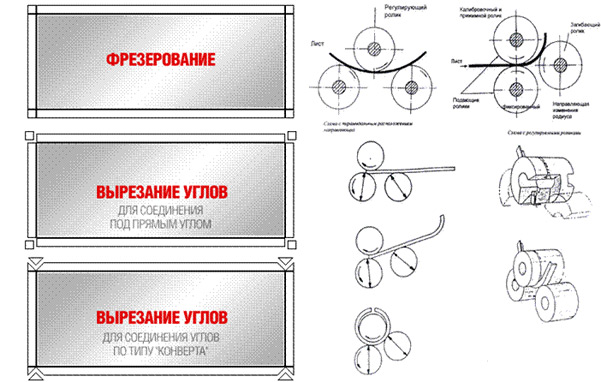

Изготовление фасадной кассеты

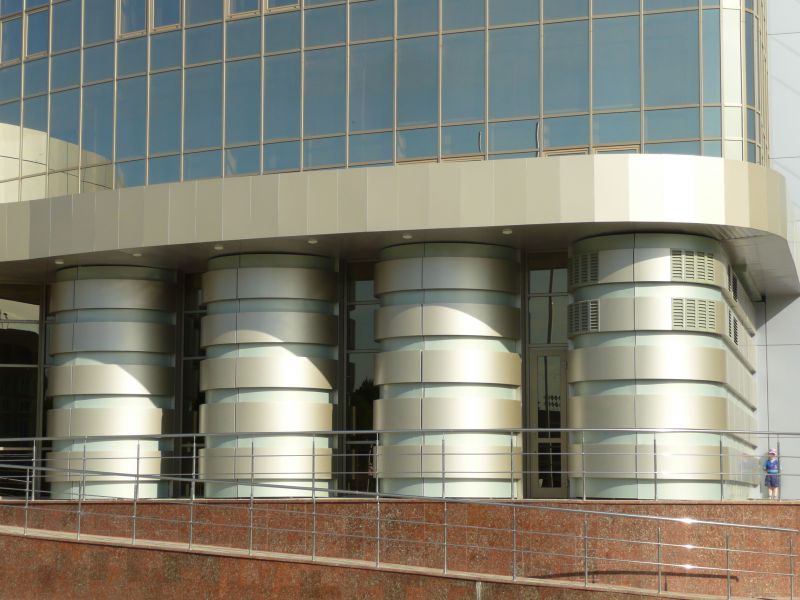

Изготовление изогнутых панелей:







 Последовательность процесса производства фасадных кассет:

  • Контроль размеров и диагоналей заготовки
  • Проверка плоскостности панелей перед обработкой
  • Контроль за правильность раскроя панели перед обработкой (по направляющим стрелкам)
  • Контроль расстояний между фрезерными канавками
  • Контроль габаритов первой фасадной кассеты
  • Контроль глубины согнутых частей
  • Контроль диагоналей фасадной кассеты
  • Контроль окончательных отклонений от заданных размеров
  • Уточняющий контроль всех габаритов
