Алюминиевая система КТС-1ВФ. Облицовка керамогранитом и керамикой. Видимый способ крепления.

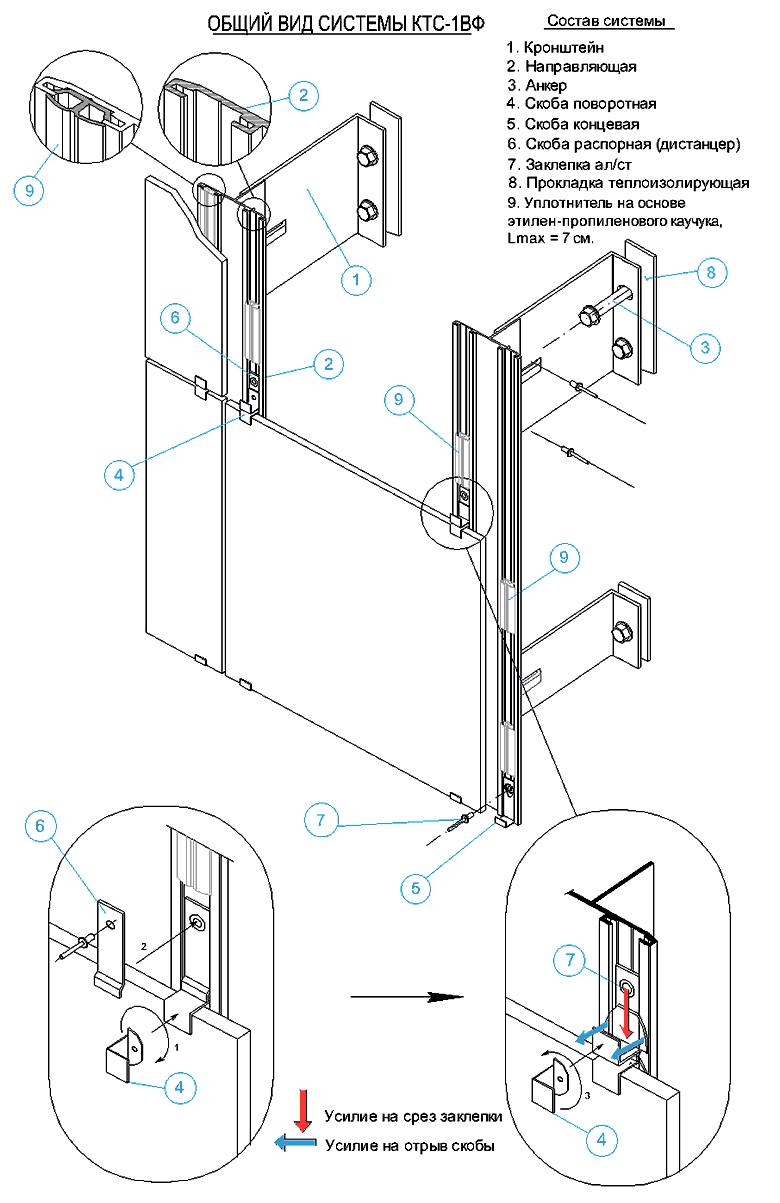

Система КТС-1ВФ предназначена для крепления керамического гранита размером до 1200х600мм. Оптимальным размером является 600х600мм. Направляющие и кронштейны изготовлены из прессованного алюминиевого профиля. Крепление облицовочных плит осуществляется с помощью скоб из нержавеющей стали, установленных в пазы на несущем профиле. Величина межплиточного шва регулируется дистанциром, который одновременно гасит термические деформации и снимает вертикальную нагрузку с облицовочного материала. Скобы окрашиваются в цвет облицовки термически отверждаемой порошковой эмалью. Наличие уплотняющей прокладки из высококачественной морозостойкой резины особой формы позволяет гасить вибрации и предотвращает боковые перемещения облицовки, ее ослабление и расшатывание в узлах крепления. Система способна воспринимать значительные температурные и ветровые нагрузки.

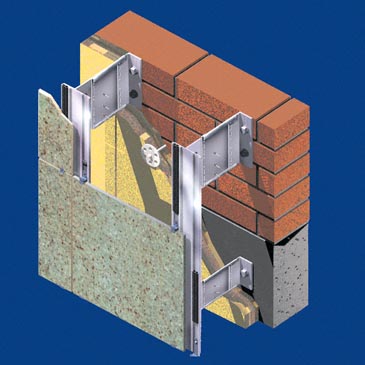

Данная система реализует наиболее распространенную классическую схему вентилируемого фасада из вертикальных алюминиевых Т-образных направляющих, которые крепятся к несущей стене через Г-образные кронштейны с овальными отверстиями для компенсации температурного расширения. Такая конструкция наиболее равномерно нагружает несущий вертикальный профиль, работающий на сжатие-растяжение, одновременно обеспечивая максимальную свободу вертикальной циркуляции воздушного потока вдоль направляющих.
Отличительной особенностью системы КТС-1ВФ в данной схеме является способ крепления декоративной керамической плитки с помощью набора крепежных скоб из нержавеющей стали, легко устанавливаемых в специальный паз на вертикальном профиле, и – самое главное – наличие уплотняющей амортизирующей резиновой прокладки между профилем и керамической плиткой. Такая прокладка не только позволяет равномерно нагружать керамическую плитку, компенсировать вибрационные и переменные ветровые нагрузки на нее, но и исключает часто встречающееся в других конструкциях неприятное дребезжание плитки в системе, которое возникает со временем из-за усталостного ослабления металла крепежных скоб. Кроме того, такая прокладка препятствует боковым перемещениям плитки, что делает невозможным выпадение плитки на углах здания при сильных ветровых нагрузках. Малое количество несущих кронштейнов с минимальной площадью контакта с поверхностью несущей стены и наличие теплоизолирующей паронитовой прокладки практически исключает возникновение мостиков холода на утепляемом фасаде.
Конструкция КТС-1ВФ позволяет легко повторять как существующие архитектурные фасадные формы, так и создавать новые, меняя внешний вид фасада, и практически не ограничевая фантазию архитектора. Конструкция КТС-1ВФ благодаря наличию монтажных пазов легка в сборке. Ее монтаж можно производить как со строительных лесов, так и с подвесных монтажных люлек. Наличие широкой номенклатуры кронштейнов разной высоты позволяет применять утеплитель различной толщины от 50 до 250мм, а также легко корректировать недостатки в устройстве несущей монолитной или заполняемой стены здания. Благодаря своим непревзойденным свойствам, система КТС-1ВФ получила наибольшее распространение во всех регионах России.
