Алюминиевая система КТС-1а. Облицовка керамогранитом и керамикой. Видимый способ крепления
Система КТС-1а предназначена для крепления керамического гранита размером до 1200х600мм и реализует наиболее распространенный в отечественном строительстве способ крепления облицовочного материала с использованием так называемых четверных скоб или кляммеров.
Но в отличие от других систем:
- в системе КТС-1а в кляммере имеется паз для резиновой уплотнительной прокладки, что позволяет гасить вибрации и предотвращает боковые перемещения облицовки, ее ослабление и расшатывание в узлах крепления
- основание кляммера выполнено в виде трапеции, что позволяет резко повысить его надежность
Все это, в сочетании с толщиной материала кляммера 1,2мм, позволяет применять данную систему наряду с КТС-1ВФ в высотном строительстве, в отличие от большинства других систем, где применяются кляммеры из более тонкого материала с обычным основанием.
Направляющие и кронштейны изготовлены из прессованного алюминиевого профиля. Кляммеры окрашиваются в цвет облицовки термически отверждаемой порошковой эмалью.
Система способна воспринимать значительные температурные и ветровые нагрузки.

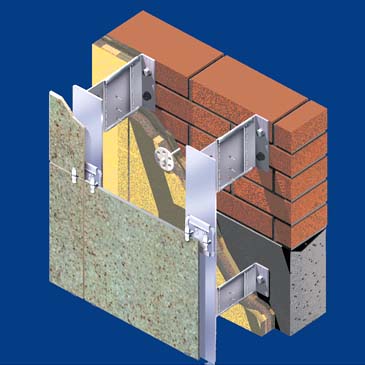

Данная система реализует наиболее распространенную классическую схему вентилируемого фасада из вертикальных алюминиевых Т-образных направляющих, которые крепятся к несущей стене через Г-образные кронштейны с овальными отверстиями для компенсации температурного расширения. Такая конструкция наиболее равномерно нагружает несущий вертикальный профиль, работающий на сжатие-растяжение, одновременно обеспечивая максимальную свободу вертикальной циркуляции воздушного потока вдоль направляющих.
|
